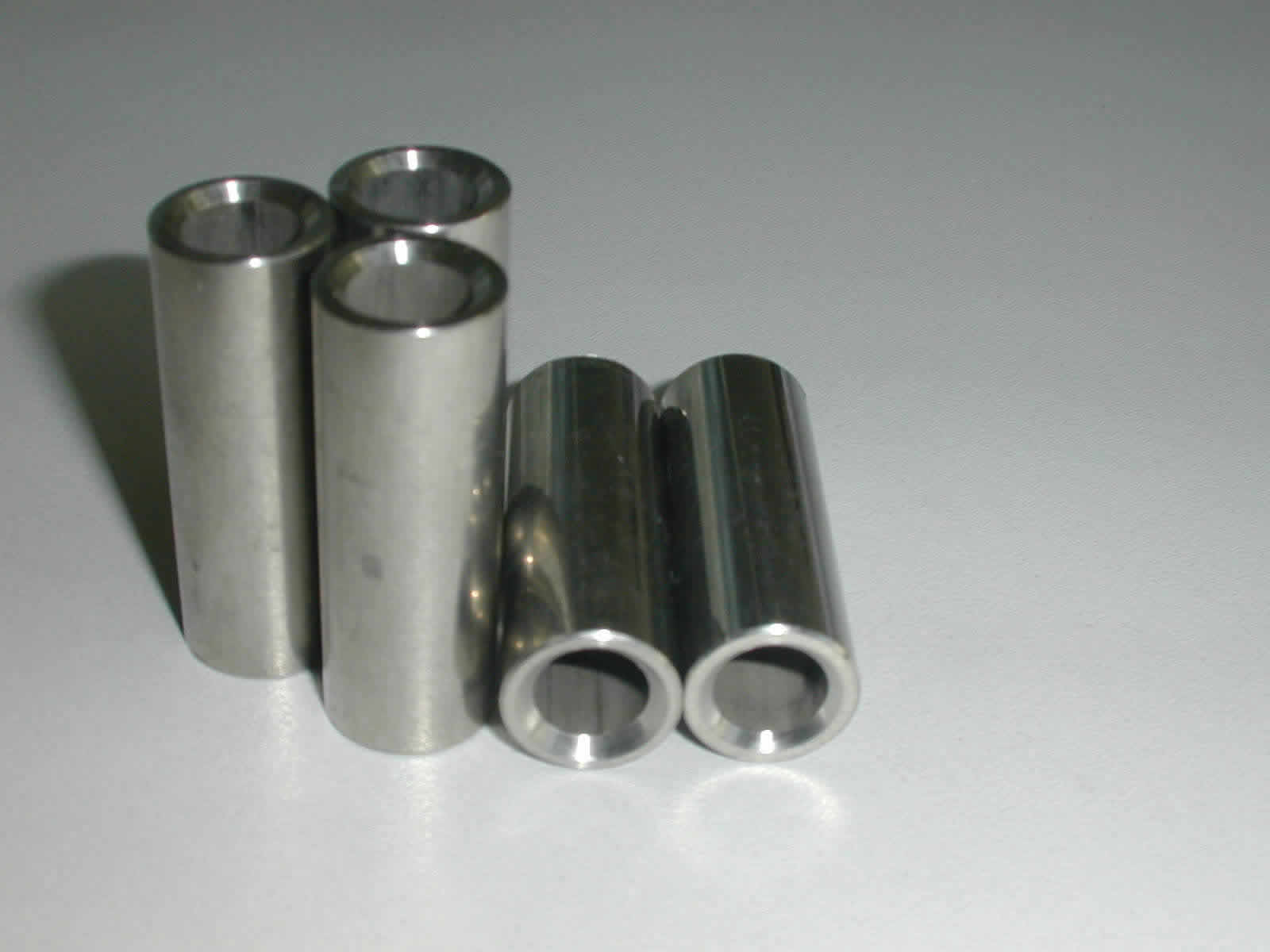

外徑為51~76mm，壁厚3.5~6.0mm的水冷壁管
水冷壁管垂直布置在爐膛四周壁面上，主要作用是吸收高溫煙氣的輻射熱量，是鍋爐主要受熱面之一，同時可以減少熔渣和高溫煙氣對爐墻的損壞，保護爐墻。
水冷壁管管子下端與下集箱相連，百家樂群下集箱通過下降管與鍋筒的水空間相連；管子上端可直接與爐筒相連，或接到上集箱經導汽管與爐筒相連，從而都成水冷壁的水循環系統。
水冷壁管通常采用外徑為51~76mm，壁厚3.5~6.0mm的10#或20#的無縫鋼管。有光管和鰭片管兩種。在工業鍋爐中一般采用光管水冷壁。對于快裝鍋爐，為減輕爐墻質量，常采用鰭片管組成膜式水冷壁，這對爐墻的保護更加徹底，使爐墻溫度大大降低，爐墻質量和厚度減少很多。
水冷壁一般都是上部固定，下部能自由膨脹。水冷壁管的上聯箱固定在支架上，有的水冷壁的上部與上鍋筒相連接，下聯箱有水冷壁懸吊著。水冷壁管本身由拉鉤限制其水平方向移動，而保證它能上下滑動。
聯接水冷壁管的上下聯箱是由直徑較大的無縫鋼管制成的，聯箱兩端設有手孔，以便清除水垢時用，下聯箱上還設有定期排污管，以便排除鍋爐水中沉淀的水渣和鍋爐放空時用。
